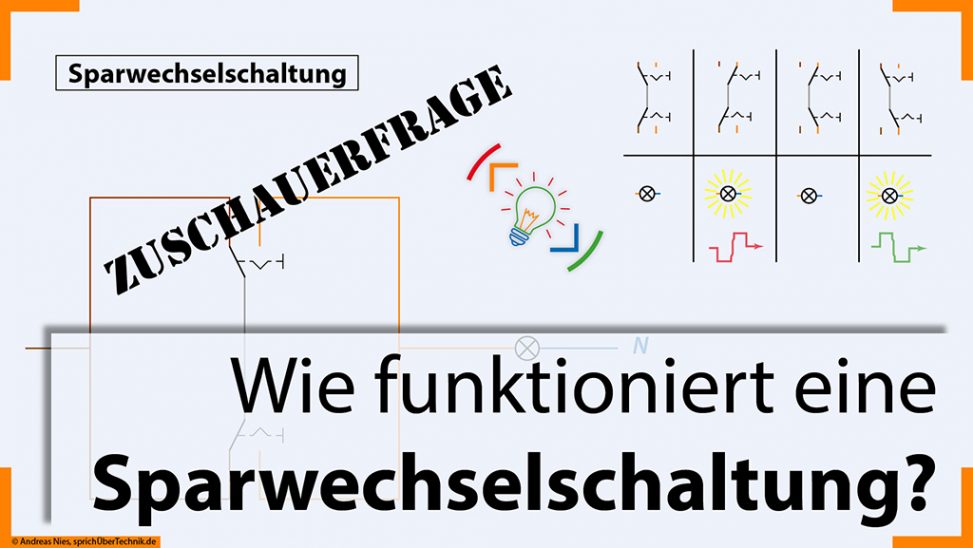

Wie funktioniert eigentlich eine Sparwechselschaltung?

So sieht der Stromlaufplan in aufgelöster Darstellung aus und so funktioniert die Sparwechselschaltung. Licht-Schaltung mit 2 Schaltern.

Mit diesem Video kannst Du unsterblich werden … sieh selbst und schreibe Deine eigene Erklärung!

Untertitel des Videos

Bei mir hast Du heute die Möglichkeit, unsterblich zu werden. Aber da muss ich etwas weiter ausholen. Hallo lieber Niesnutzer, schön dass Du wieder da bist. Vielleicht kennst Du auch meinen einen anderen Kanal. Dipl Niesbert, hier auf Youtube, bei dem ich einmal die Wechselschaltung und die Kreuz- schaltung schon erklärt habe. In diesem Kanal, da hat man mich gefragt, kannst Du denn auch vielleicht mal die Sparwechselschaltung erklären? Das mache ich jetzt hier, denn hier passt es eigentlich ein bisschen besser rein. Falls Du die anderen Videos noch nicht gesehen hast, dann findest du jetzt hier oben rechts in der Ecke den link. [Musik] So da ist sie auch schon die Spar- wechselschaltung. Jetzt mal ganz kurz so ein bisschen Erklärung. Also damit die Lampe hier leuchten könnte, müsste ja ein Strom zwischen L1 und N, also von links nach rechts oder hin und her, bei Wechselstrom, müsste ein Strom fließen können. Das ist in der Sparwechsel- schaltung genau auf zwei Arten möglich. Ich fange an, hier mit so einer kleinen Tabelle. Wie man sieht, wir haben hier den ersten Fall, dass beide Schalter auf der linken Seite sind. Und wenn beide Schalter auf der linken Seite sind, dann ist die Lampe ganz offensichtlich aus. Jetzt mach mal einen Vorschlag, wie wir die Lampe ankriegen könnten?! Wir drücken einfach einen Schalter. Und ich habe jetzt mal den oberen genommen, weil das sich ja anbietet. Also wenn der Schalter oben jetzt auf der rechten Seite wäre, dann hätte ich die Lampe leuchted. Um das nochmals zu verdeutlichen, zeige ich hier mal gerade den Strompfad, den der Strom dann fließen könnte. Natürlich bei Wechselstrom hin und her. Wichtig ist, dass der Strompfad komplett geschlossen ist. Ok, also um die Tabelle zu vervollständigen, hier auch nochmal der Strompfad in der Tabelle. Wie kriegen wir das Licht jetzt wieder aus? Ja, natürlich könnten wir den einen Schalter auch wieder zurück nach links bewegen, aber diesen Fall hatten wir ja schon. Also machen wir jetzt mal was Neues. Und bewegen den unteren Schalter zusätzlich zu dem oberen Schalter nach rechts. Beide Schalter sind jetzt rechts. Und in diesem Fall, und Du hast schon erraten, wahrscheinlich ist die Lampe aus. Und das schöne daran, jetzt brauche ich wieder nur einen Schalter zu drücken. Bei dem einen weiß ich ja schon, wenn ich den unteren Schalter drücke, dann war die Lampe an. Also würde sie wahrscheinlich auch wieder an gehen. Und jetzt drücken wir mal den anderen Schalter den oberen. Schon haben wir die Lampe wieder an. [Musik] Der entsprechende Strompfad dazu ist hier der grüne. Fügen wir in der Tabelle auch nochmal hinzu, dann sieht es besser aus. So einfach funktioniert die Sparwechselschaltung. Also immer wenn ich einen der beiden Schalter drücke, dann wechselt die Lampe ihren Zustand. Wenn sie vorher aus war, ist sie jetzt an. Wenn sie vorher an war, ist sie jetzt aus. Und jetzt die Frage an Dich. Was kann man eigentlich mit einer Sparwechselschaltung sparen? Und damit könntest du jetzt theoretisch unsterblich werden. Denn in einem weiteren Video, werde ich irgendwann erklären, was man damit sparen kann. Da werde ich Eure Erklärungen oder die besten von Euren Erklärungen verwenden. Also kann man vielleicht an Strom sparen? Oder spart man mit einer Sparwechselschaltung Material? Oder spart man sich Arbeit? Naja, Du wirst schon wissen. Also versuch mal Dir einen schönen Text auszudenken. Dann schreibst Du den unten drunter und vielleicht kommst Du dann in meinem nächsten Video, hier auf Prüfungsvorbereitung Elektro bei Youtube selbst vor. Falls Du diesen Kanal noch nicht abonniert hast, dann unten jetzt einmal abonnieren, damit Du nie wieder was verpasst. Und wenn dir das Video gefallen hat, dann freue ich mich über einen Daumen hoch. Und jetzt ab an den Schreibtisch und selbst einen Text schreiben zum Thema Sparwechsel- schaltung und was spare ich damit. Viel Erfolg und Tschüss!
